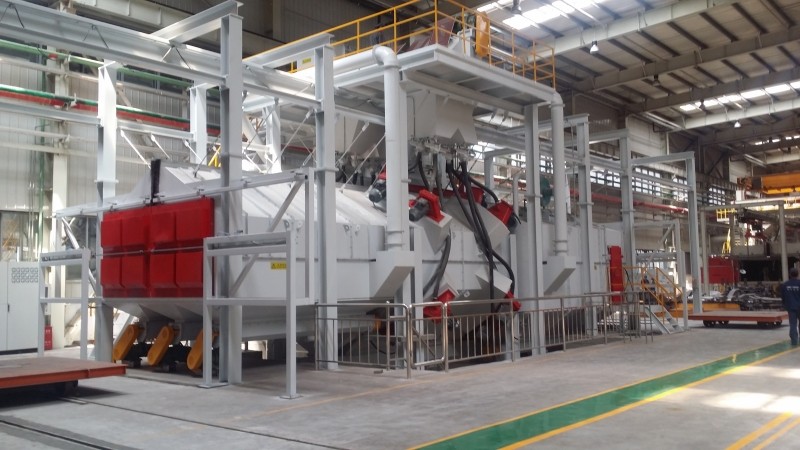

履带式抛丸机是一种小型的清理设备，主要由清理室、抛丸器总成、提升机、分离器、螺旋输送器、除尘管道等部分组成。

1、清理室

清理室由钢板、型钢焊接结构，它是进行清理工件用的密封、宽敞的操作空间。二扇大门外开，能增加室门清理空间。内部由锰板及橡胶组成的护板，下部的格栅及胶板，上部密封机构组成，它是一个相对密封的实间，使弹丸不易逸出伤人，清理作业时产生大量的粉尘不外逸，保护了周围的作业环境卫生。

2、抛丸器

本机选用了2台抛丸器，电机与抛丸器安装成一个整体，结构紧凑，占用面积小，同轴性强，工作性能稳定，弹丸流经进丸管后进入高速旋转的分丸轮，又从分丸轮窗口甩出，流经集中在定向套窗口定向飞出，由高速旋转的叶片承接并加速，从叶片端部甩出，去打击与工件表面的粘着物。

本抛丸器的特点是由单叶轮小圆盘、曲线叶片、叶轮组装。故而转动惯量小，易于启动与停车，曲线叶片则减少了阻力与磨损，提高了叶片寿命，增加了叶片的刚度，降低了维修工作量与生产成本。

3、提升机

它是由上、下皮带轮，装有料斗的皮带，上部传动轴，上部涨紧调节装置及罩壳组成，其功能是将底部丸砂混合物用料斗挠起提升至顶部靠离心力甩落至上部分离器的进料管道，为此需要皮带线速度。

4、分离器

它由进料管道，下料槽，带调节的闸门，一、二级分离板、筛网、外壳及料斗组成，其功能是当积累足够丸砂混合料时，将闸门挤开，形成幕帘式降落的料流，由水平方向的分离风速将不同比重的丸砂分离到不同的料斗，纯净的钢丸供给抛丸器，砂与大粒粉尘经流管落入废料筒混合再注入提升机参加再循环。

5、螺旋输送器

由螺旋叶片、主轴、两端带座球轴承及传动皮带轮组成，采用小直径小节距高转速形式，为的是与提升机同轴同速，以便提升。

6、除尘管道

它是由室体顶部引出，与分离器的除尘管合二为一后形成一个总的风管，可与现场配套的除尘器进风管连接，除尘器可选用单机或双机：单机可选旋风式或布袋式或湿式；双机可选旋风式与部袋式相串联，提高部袋除尘器的寿命，减少卸灰次数与维修工作量。
